functional testing
Project Case

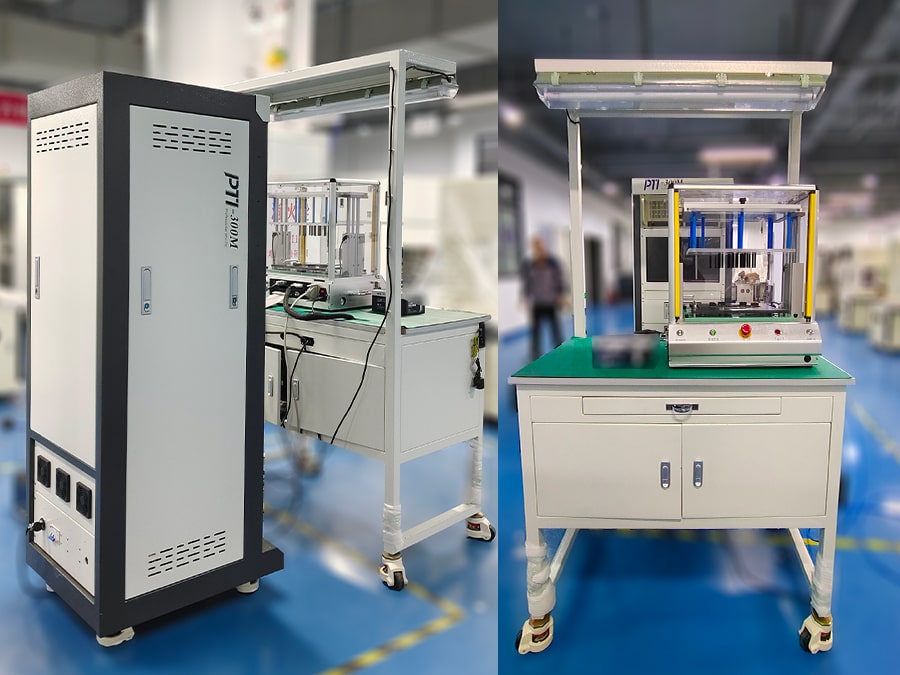

隨著汽車行業向智能化、電氣化方向的飛速發展，汽車前大燈作為保障行車安全與提升車輛外觀科技感的關鍵部件，其驅動板的性能可靠性至關重要。本測試方案以功能強大、靈活性高的 LabView 作為核心控制平臺，旨在構建一套全面、精準的 PTI 汽車前大燈驅動板功能測試體系。
Automatic learning of network code
在測試流程啟動前，用戶點擊新建操作，即可在操作界面編輯產品名稱、型號以及測試數據保存路徑等關鍵參數，且這些參數一經設定將永久保存。當進入測試環節，將待測電路板放置于壓臺上，隨后點擊氣缸下壓，待下壓至指定位置，點擊學習按鍵。稍作等待，程序便能借助硬件精準讀取待測電路板獨有的網絡代碼，自此 PTI100 便依據該代碼與待測板型號建立一一映射關系。依托這一關聯，系統不僅可實現對電路板任意兩點間電壓的檢測功能，后續軟件還能依據所讀取的網絡代碼自動開展開短路以及電壓測試等一系列相關測試，并將測試過程中產生的有關信息按照既定格式生成于對應報表之中，極大地方便了查詢追溯，為產品質量把控提供有力的數據支撐。

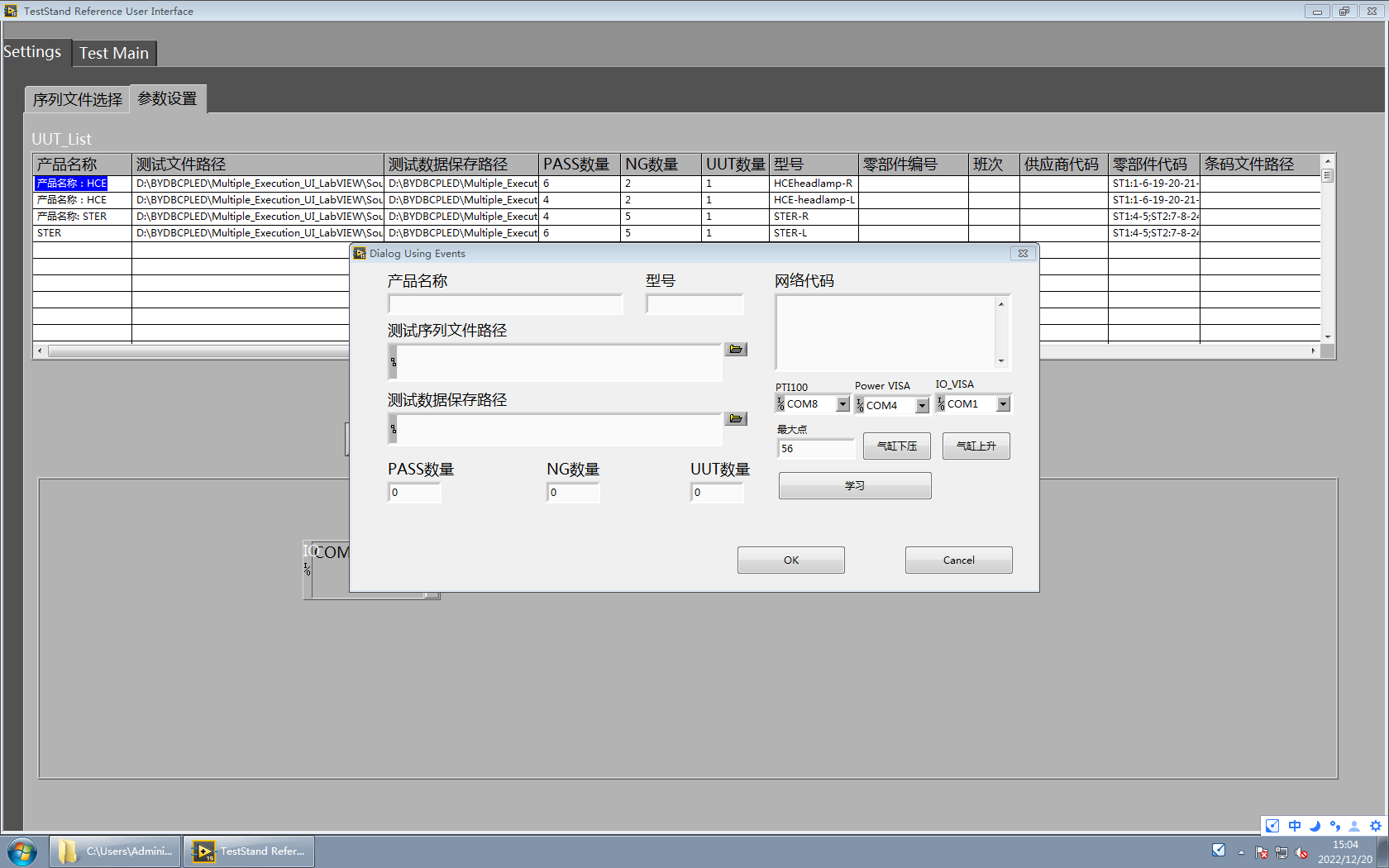

編輯產品名稱、型號以及測試數據保存路徑等關鍵參數

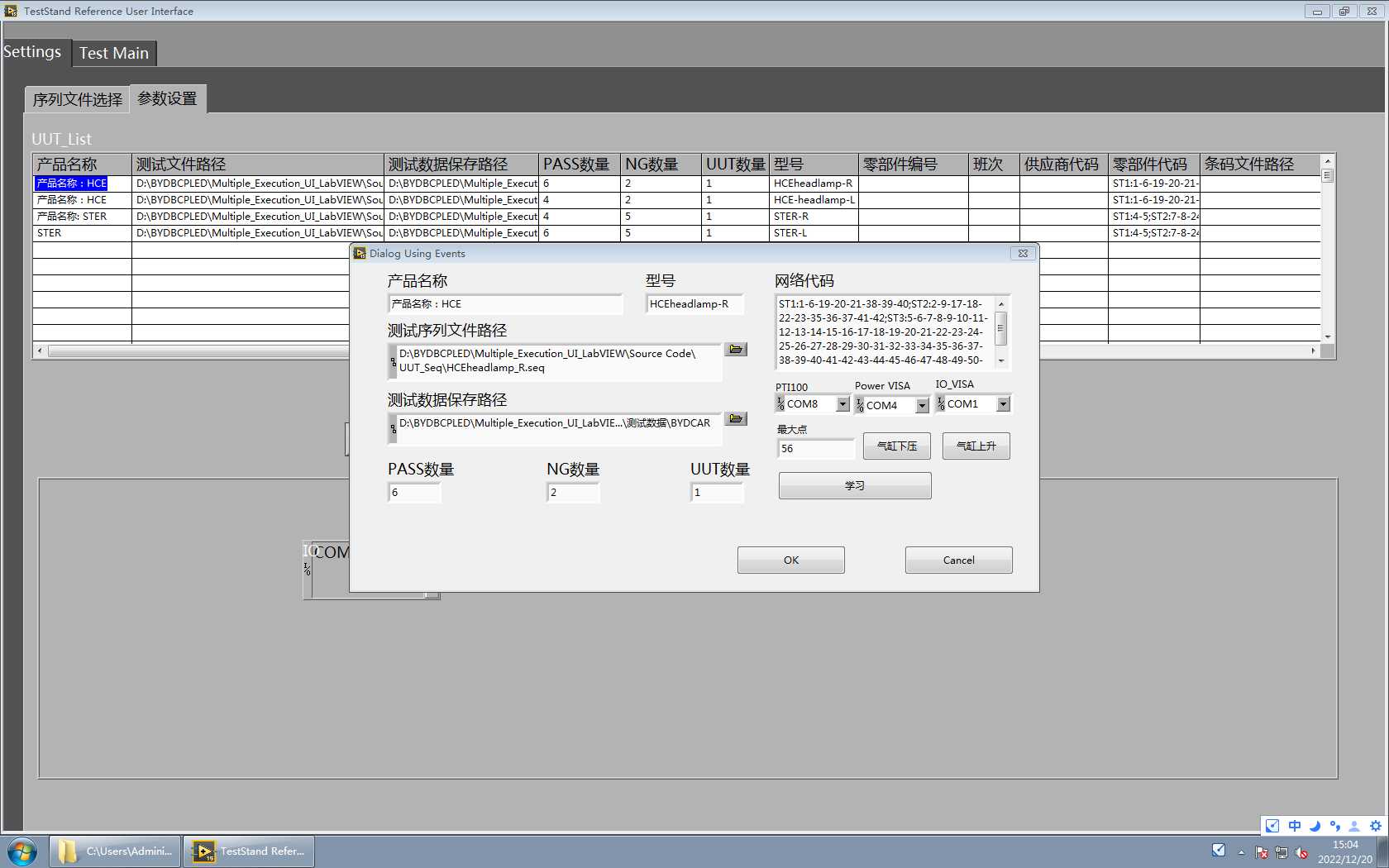

程序借助硬件精準讀取待測電路板獨有的網絡代碼

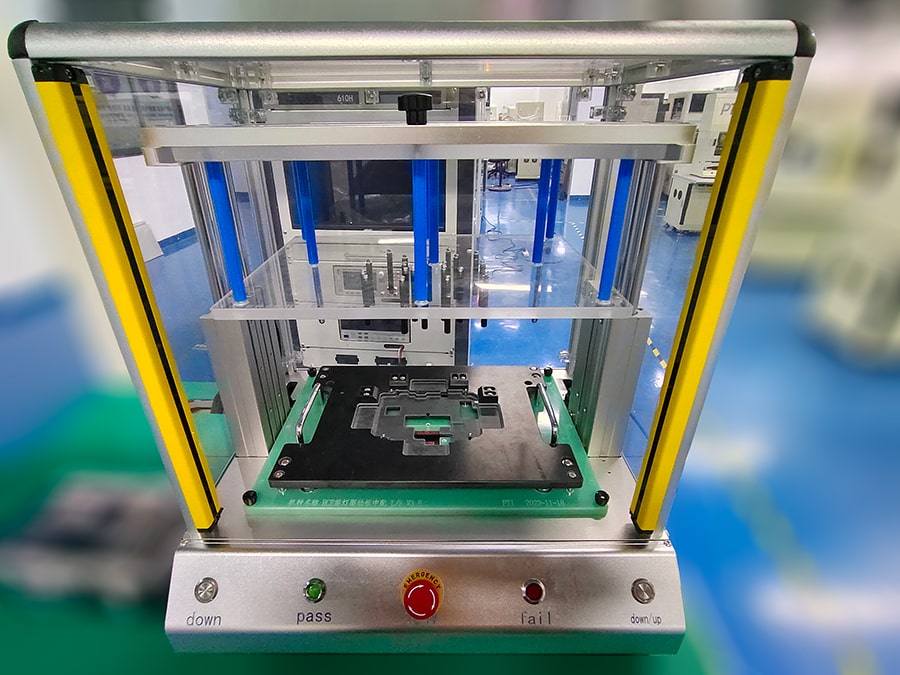

治具共用
Pass/Fail測試功能
項目中左右兩塊電路板在外形上完全一致，僅顏色不一樣，通過增加顏色傳感器，根據預設好的顏色對應左右板，與程序比對看是否有誤選程序的操作發生，結合Pass/Fail測試動作，實現治具共用，且有效防止操作人員誤選。

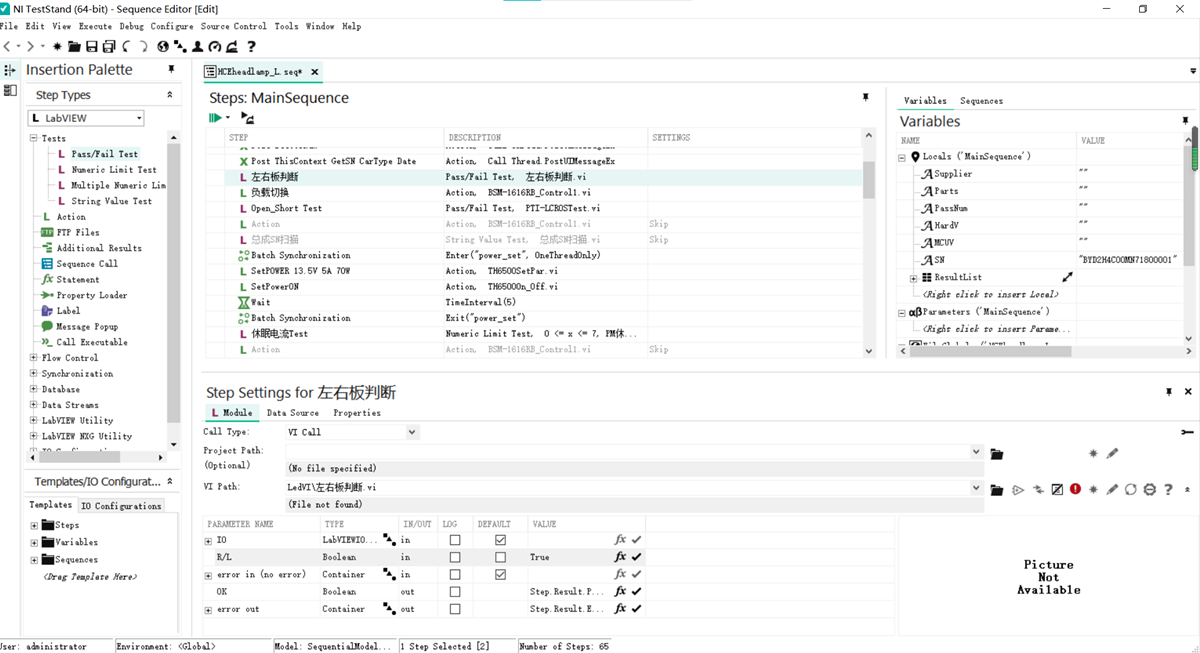

如圖，新建一個測試動作，導入子VI，在R/L選框處選擇True即可，即當接收到硬件端傳來的True信號后視為此項測試通過。

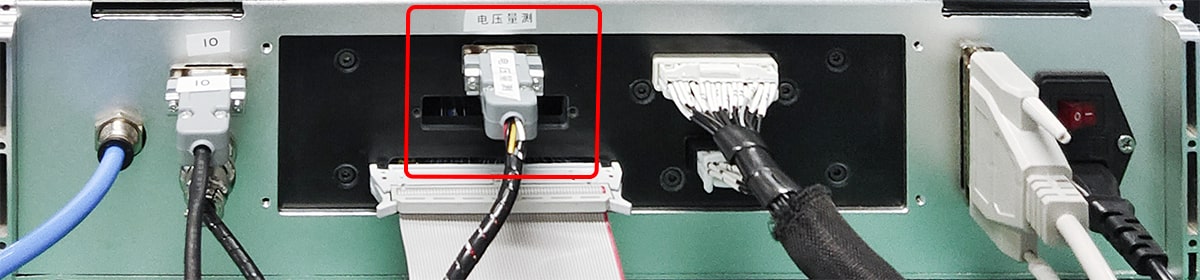

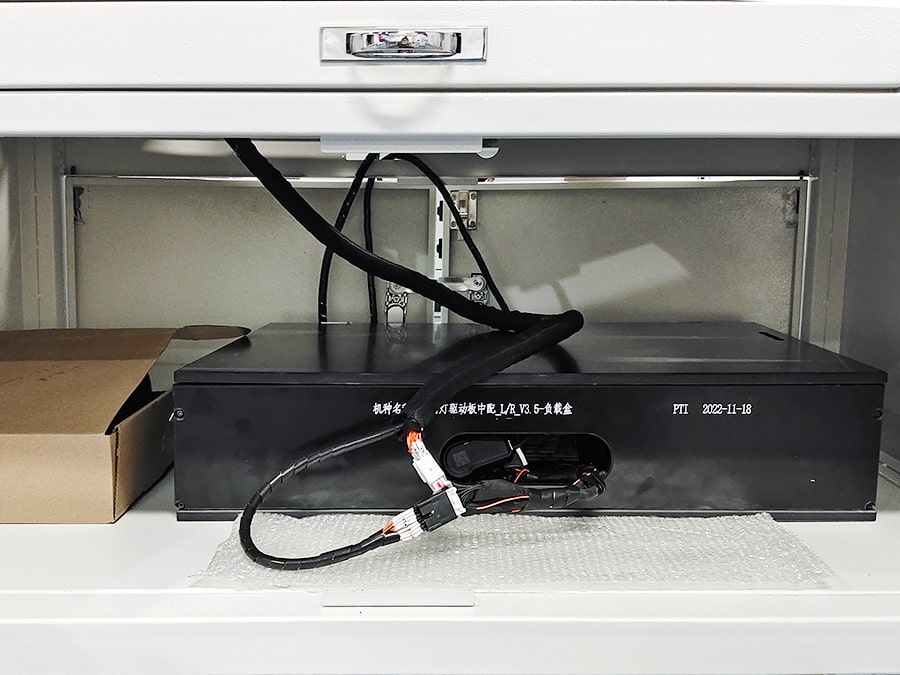

PTI100測試系統中有相關的電壓測量模塊，通過特定的電路連接和測量算法，在需要量測的所有負載中逐一量測。測量過程中，系統會根據預先設定的程序和參數，自動控制測量的范圍、精度和采樣頻率等，以確保測量結果的準確性和可靠性。

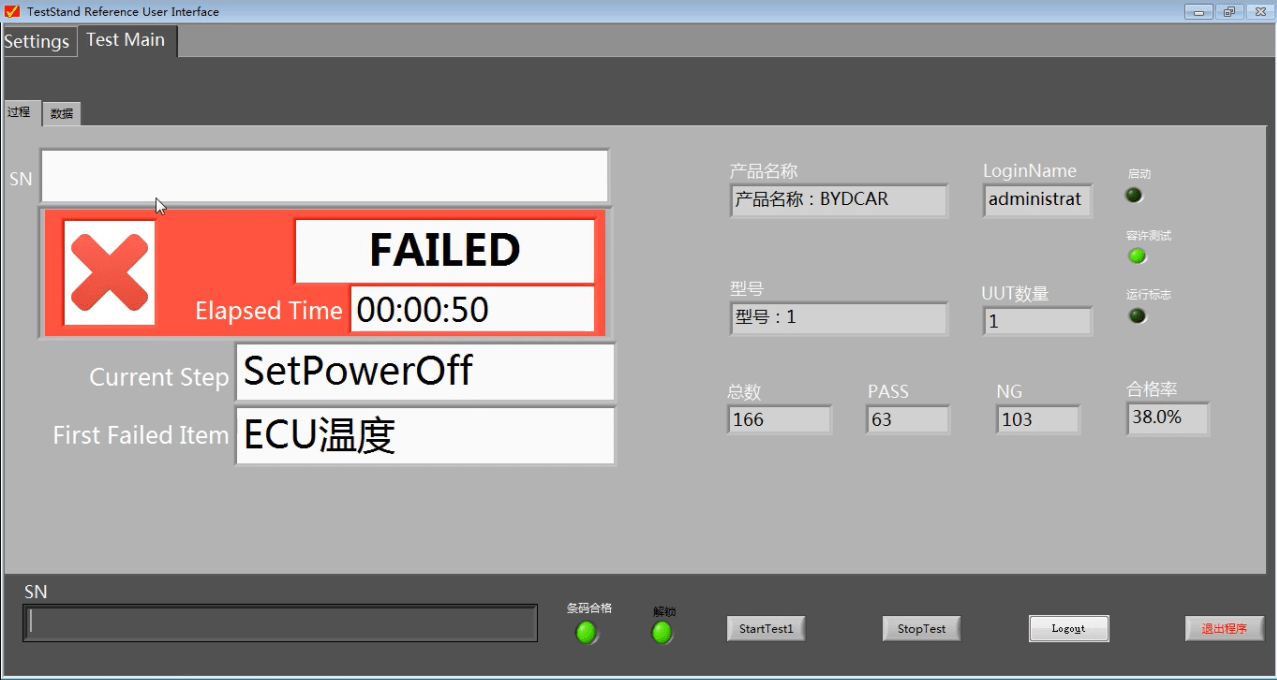

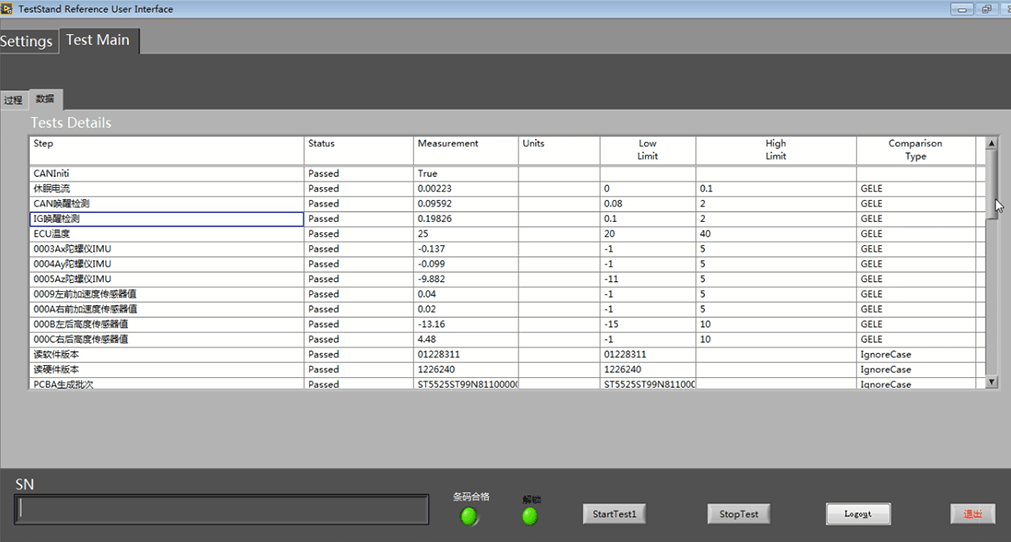

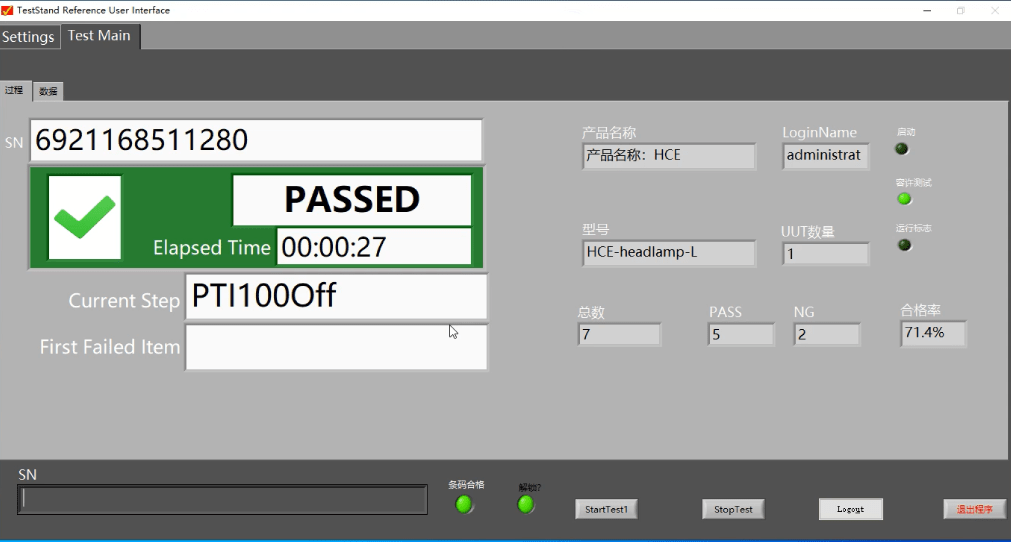

測試通過，界面顯示passed，綠燈亮，電磁閥自動上升。測試不通過，界面顯示failed，紅燈亮，警報響，按壓up鍵上升電磁閥，警報取消。測試中會自動生成各個檢測項目的數據報表，包括實際測試值，設定的上下限，是否合格的標志等。報表可點擊數據面板查看，亦可在提前預設的文件夾中打開。
